紙漿模塑模具特點

模具設計必須滿足紙漿模塑制品結構要求，而且紙漿模塑制品結構在符合使用和成形工藝條件的同時，也要符合模具設計和制造的要求。

紙漿模塑制品成形過程中要經過多次進入模具才能最后完成制品制造過程，因為紙漿模塑制品是在單一的凸或凹模上成形，成形之后又必須在凸凹模合模之后的模腔中轉移，轉移到定形模具的濕紙坯是在定形模具中加壓、加熱后成形。

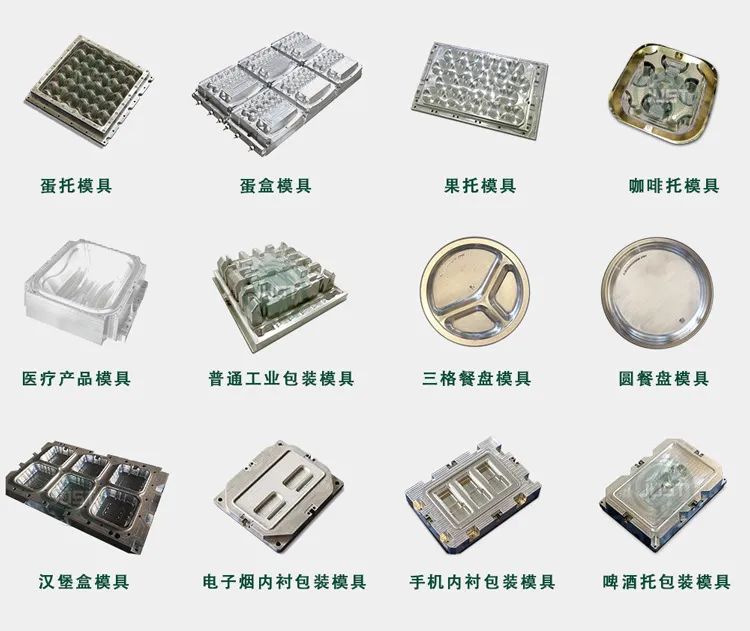

因此，紙漿模塑模具分為成形模具、定形模具、整形模具和模切模具等。其中成形工藝有兩類，一類是吸附成形，另一類是壓制成形，壓制成形模具有些類似橡膠塑料模具，吸附成形模具較為特殊和復雜。

而且，紙漿模塑制品成形時與在模腔內成形的橡膠和塑料制品大不相同，紙漿模塑制品成形時使用的漿料是一種只含10%左右纖維的水溶液，必須保證大部分的水流掉，所以紙漿模塑制品成形模具必須是網模。

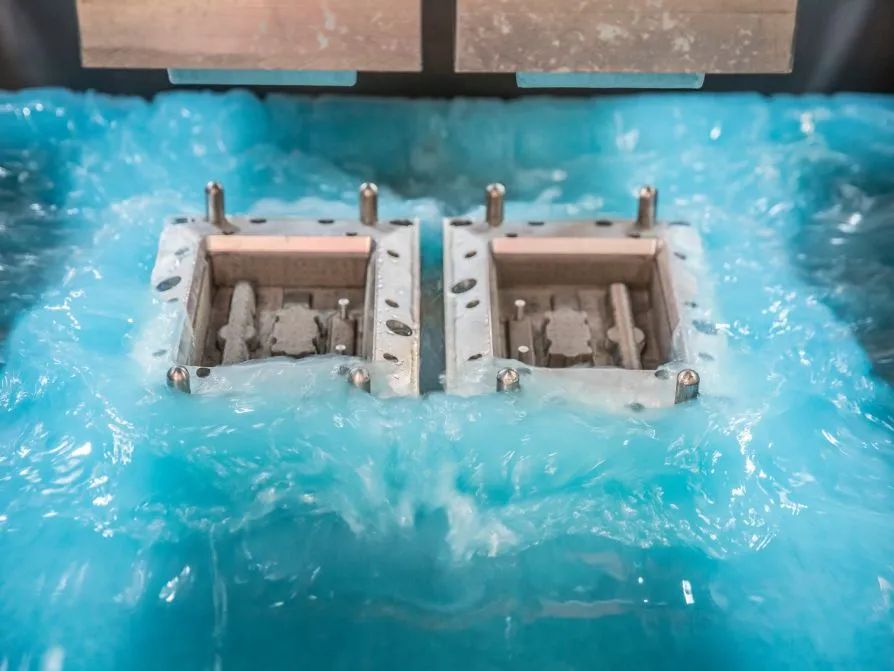

1、吸附成形模具：吸附成形模具

結構由凸模、凹模、網模、模具座、模具背腔和氣室等組成。其中網模是模具主體，由于網模是由直徑0.15mm絲線(金屬或塑料)編織成，自身不能獨立成形，必須依附在模具表面才能工作。

模具背腔是與模具工作面保持一定厚度、形狀完全同步的模具背面部位相對模具座組成的空腔，即凸、凹模是一個具有一定壁厚的殼體。模具工作面與背腔之間由均布的小孔聯通。

模具通過模具座安裝在成形機的模板上，模板的另一面安裝有氣室，氣室與背腔相通，同時其上還有兩個通壓縮空氣和真空的通道。

吸附成形模具的預留量：吸附成形模具的預留量是模具設計的關鍵。

紙漿模塑制品從濕紙坯到完成制品，由于水的析出而發生收縮。同一個制品的不同位置收縮率不相同又沒有規律，致使制品在成形過程中發生多向、多變的收縮變化，給模具設計時確定預留量造成困難，好在目前包裝業對紙漿模塑制品制造精度要求不算高，用經驗設計法還可以滿足要求。

定形模具是用來使?jié)衽髟谀?nèi)烘干定形，用定形模具制造出來的制品表面光滑，尺寸準確，堅實，剛性好。一次性快餐具都是采用這種模具制造的。在工業內包裝上，一些細小、精密、數量大的小型物品都采用一層層堆疊起來的方式包裝，每層之間用來包裝定位的包裝制品，如果采用紙漿模塑制品就需要用定形模具來制造。

而一般的工業內包裝制品都是單面工作，不用熱定形，直接烘干即可。定形模具結構包括凸模、凹模、網模和加熱元件，附有網模的凸或凹模上有排水排氣孔，工作時濕紙坯在定形模內首先受到擠壓，有20%的水被壓榨排出，此時濕紙坯內含水為50-55%使?jié)窦埮髟谀?nèi)受熱后余下來的水被汽化排除，濕紙坯被壓榨烘干定形后形成制品。

定形模具中的網模會使制品表面產生網痕，而且網模在頻繁擠壓中會很快破損。為了解決這個問題，有模具設計師設計了一種無網模，這種無網模是采用銅基球狀粉末冶金制造。兩年來經過多次結構改進和選擇適當?shù)姆勰┝６?，制造出來的無網定形模具壽命是網模的10倍，成本降低50%，制造出來的紙制品精度高，內、外表面光滑。

濕紙坯經過烘干后要發生變形，有的部位變形嚴重，或者對制品外表形狀要求精度高時，制品要經過一道整形工序，使用的模具稱整形模具。這種模具也需要有加熱元件，但是沒有網模也可以。需要整形的制品在烘干時要保留25-30%的含水量，以便于整形。

在生產實踐中由于含水量不易控制，使制品難以達到質量要求。有廠家設計了一種噴霧整形模具，在模具上對應需要整形部位制造出噴霧孔。工作時制品是經過徹底烘干后放進整形模具內，合模同時模具上噴霧孔對制品噴霧熱壓，這種模具與制衣行業的噴霧熨斗有些相似。

模切模具是用來修整制品毛邊，亦稱切邊模。

紙模塑具設計的新寵——公模

紙漿模塑是利用模具在紙漿狀態塑造紙制品，因此，模具是紙漿模塑技術的關鍵。利用紙塑模具生產一次性快餐具、禮盒包裝、美妝包裝等，由于形狀比較簡單，有一定的通用性。

在預算低或者時間緊迫等情況下，一個公模產品就可以適用于多種不同的產品套裝要求。紙漿模塑包裝供應商還能夠在基礎公?？钌喜粩鄤?chuàng)新，根據調整內襯的形式，調整外包裝的形態，來匹配不同產品的包裝需求。再通過表面圖案工藝定制（激凹/視高迪/燙金等），讓紙漿模塑包裝成為極具多元化特色的包裝。
